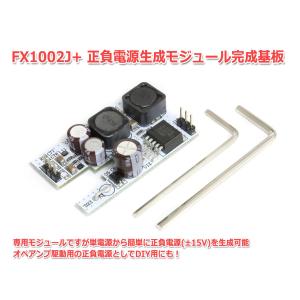

FX1002J+用 正負電源生成モジュール 単電源から正負電源±15Vを簡単に生成可能 DIY用途にも

FX1002J+用の正負電源生成モジュールです。通常使用での破損は極めて稀なケースのため、予備としてお求め頂く必要はございません。

当モジュールが破損する例としてはオペアンプ交換時の取り付けミスや改造によるショート等が殆どとなっておりますが、保証適用外のご使用でモジュールを破損させてしまった方でも容易に修理可能です。※当モジュール以外に破損がない場合に限ります。

専用モジュールですが、単電源入力で±15Vの正負電源生成が可能なため、オペアンプや正負電源を必要とするICの駆動電源モジュールとしてDIY用に汎用的にお使いいただけます。

製品仕様
■レギュレーターIC
XLSEMI
XL6019E1

■ピンアサイン
[入力]
EN:EN Pin(FX1002J+ではON時+3.2V程度) データーシートでは許容範囲-0.3〜Vin※VCCとショートでOK
GND：GND
VCC：VCC(DC+19V〜32V) ICのInput Voltage(Vin)

[出力]
+15：正出力 +15V
GND：GND
-15：負出力　-15V
